ST505 Duvar Montajlı Ultrasonik Akışölçerini Yönetim Sisteminize Entegre Edin

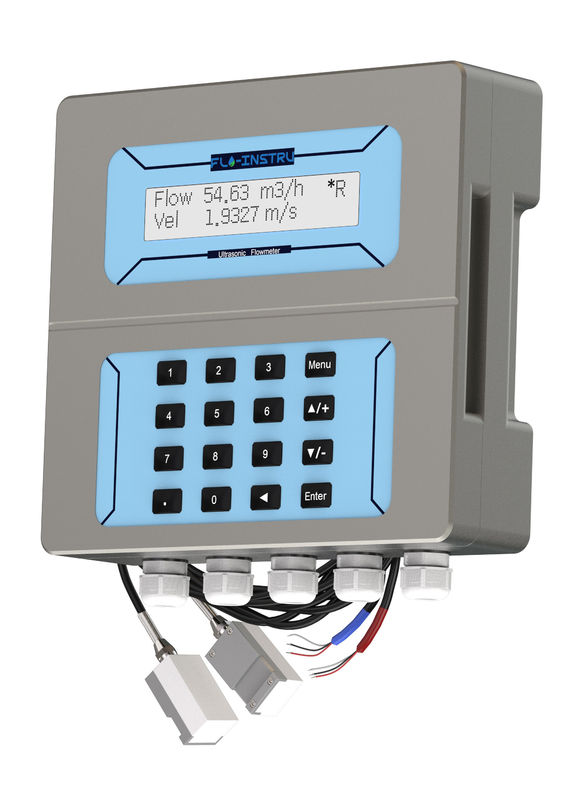

ST505 Sabit ultrasonik akışölçer

Uzaktan ölçüm hizmetleri sağlamak için yönetim sisteminize entegre olun.

Ürün Bilgisi

ST505 Ultrasonik akış ölçer, en güvenilir dijital sinyal işleme teknolojisini kullanır ve geniş bir miktar sıvı ve boru boyutu için akış ölçümünü yüksek doğruluk ve güvenilirlik ile aktarır.Üstün performanslı dönüştürücü ile daha yüksek endüstriyel düzeyde malzemeyi birleştirdi, Flo-Enstrümanlar herhangi bir endişe olmadan uzun süre çalışabilir.


Açık menü görüntü seçimleri, araçların kullanımını çok uygun hale getirir.

ST505 ultrasonik akışölçörü, yüksek ölçüm doğruluğuna sahip olan Transit-Time teknolojisine dayanır. ST505 bir sıkıştırmalı dönüştürücü kullanır,Sadece borunun dış tarafına sıkıştırarak akış verilerini toplayabilir., ve asla sıvıyla temas etmeyecek ve sıvı kirliliğine, basınç azalmasına, sızıntıya vb. neden olmayacaktır.

◆Faydaları

• Farklı sıvıların gerçek akışını ve toplam tüketimini ölçer.
• Süreç kontrolünün kaybı, varlıkların optimize edilmesi ve verimlilik, kalibrasyondan kaynaklanan kesinti süresi veya masraf yok.
• Adaptatif sinyal işleme algoritmaları, performansı optimize ederek zorlu akış koşullarında bile doğru ölçümleri sağlar.
• Açık ekran arayüzü ve alarm fonksiyonu ile LCD ekranı, çalıştırmak ve hata ayıklama kolay.
• Transit zamanında ultrasonik teknolojisini kullanın, böylece ultrasonik sinyallerin akıntıdan yukarı ve aşağı doğru yolculuk etmesi için gereken zamanı doğruca ölçerek iki yönlü akış ölçümünü gerçekleştirin.
• Sistem optimizasyonu yapmak için tarihsel akış kalıplarını analiz etmek için veri kayıt yeteneklerini kullanın.
• Tüp çapı, boru malzemesi, sıvı türü ve ölçüm birimlerinin hızlı ve kolay programlanması için yerleşik klavye ve basit menü sistemi.

Ürün Özellikleri

◆Boyut

Göndericisi

Değiştiriciler

Teknik Bilgi

◆Parametreler

Kurulum

◆V Yöntem

"V" yöntemi standart yöntem olarak kabul edilir. Genellikle daha doğru bir okuma verir ve yaklaşık 25 mm'den 400 mm'ye kadar olan boru çaplarında kullanılır.Kullanmak kolay., ancak yine de dönüştürücünün düzgün bir şekilde kurulması, borunun merkez çizgisinde boruya temas ve borunun her iki tarafında eşit mesafe gerektirir.

◆Z Yöntemi

"Z" yöntemli bir tesiste iletilen sinyalin "V" yöntemli bir sinyal vericiye göre daha az zayıflaması vardır.Bunun nedeni, "Z" yönteminin sıvıyı sadece bir kez geçen, doğrudan iletilmiş (karşıt değil) bir sinyali kullanmasıdır."Z" yöntemi, 100 mm'den 3000 mm'ye kadar olan boru çaplarında ölçüm yapabilir.

◆N Yöntem

"N" yöntemi ile, ses dalgaları sıvıyı iki kez geçerek üç kez boru duvarlarından sıçrayıp küçük boru çapı ölçümleri için uygundur.Ölçüm doğruluğu, "N" yöntemi ile transit mesafesini uzatarak iyileştirilebilir (genellikle kullanılmamaktadır).

◆W yöntemi

"N" ile olduğu gibi, ölçüm doğruluğu da "W" yöntemiyle transit mesafesini uzatarak iyileştirilebilir.Ses dalgası sıvıyı dört kez kesiyor ve boru duvarlarından dört kez sıçrıyor. Çok küçük borular için uygundur ((diametri 50mm/2'den azdır').

Paket ve Aksesuar

Sipariş Bilgisi
