Vurgulamak:
Non-İnvaziv Ölçüm Ultrasonik Akış Ölçer
, Sıkıştırmalı ultrasonik akışölçer
Akış Aralığı: |
±0,1 m/sn ~ ±5 m/sn (±0,328 ft/sn ~ ±16 ft/sn) |
Doğruluk: |
Değerlendirildi ±2% |
Tekrarlanabilirlik: |
%0,40 |
Boru Çapı Aralığı (Opsiyonel): |
OD110～OD220 |
ölçüm ortamı: |
Su, Deniz suyu, Petrol |
Boru Malzemesi(Opsiyonel): |
Karbon çelik, paslanmaz çelik, PVC |
İletişim arayüzü: |
RS485 haberleşme arayüzü, Modbus protokolünü destekler |
Güç kaynağı: |
24VDC |
Tuş takımı: |
4 dokunmatik tuş |
Görüntüle: |
Dahili Arkadan Aydınlatmalı OLED 128*64 nokta vuruşlu ekranlar |

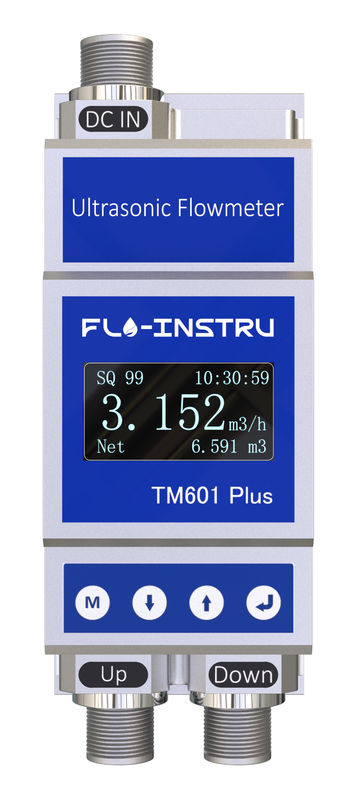

TM601 Plus Kelepçeli Ultrasonik Akış Ölçer, Arkadan Aydınlatmalı OLED Ekranlı
TM601 Plus Kelepçeli Ultrasonik Debimetre
Kelepçeli kompakt tip ultrasonik debimetreler.
Ürün Açıklaması
TM601 Plus, ultrasonik temizleme makineleri için özel olarak tasarlanmış bir debimetredir
1. Kurulumu tamamlamak ve ölçüme başlamak sadece 1 dakika sürer
2. Boru hattında ek değişiklikler yapmaya gerek yoktur ve kurulum ve ölçüm, kullanım talimatlarına göre tamamlanabilir.
3. Üretimi durdurmadan, herhangi bir boru hattı değişikliği yapmadan ve basınç kaybı olmadan kurulabilir ve kullanılabilir
4. OLED ekran (128x 64 piksel), karanlık ortamda bile en iyi görüntülemeye sahiptir
5. Çeşitli boru hatları için uygundur: paslanmaz çelik borular, karbon çelik borular, bakır borular, PVC, PVDF, PPR, PPH, HDPE, vb.
Avantaj ve Özellik
- Boru Hattı Değişikliğine Gerek Yok
Yeni bir ultrasonik debimetrenin kurulumuyla sıklıkla ilişkilendirilen zorluklar, basit KELEPÇE-ON ile ortadan kaldırılır. Bu tasarım, boruyu kesme, boru hattını kapatma, üretimi durdurma, ek maliyetler ve çok daha fazlasını ortadan kaldırır.
Ana ünite (ekran), çok özel ve kolay bir kuruluma sahiptir. Arkasında geçmeli bir tasarım bulunur. Arkasındaki tokaya uyum sağlayabilen boru kelepçesine sadece kelepçelenerek kolayca kurulabilir.
- Büyük Boru Boyutu, Büyük Boru Kelepçesi
Daha büyük boru çapına uyum sağlamak için, TM601 Plus ayrıca bu tür boyuta uygun boru kelepçesiyle eşleşir. Sensör, sırasıyla üst braket ve alt brakette bulunur ve bu da akış hızını ve sıvıları tam olarak ölçebilir. Benzersiz tasarım, karmaşık uygulama ortamları için daha uygundur.
Özellikler
| Hız Aralığı |
0.1 m/s～±5m/s |
| Hassasiyet |
±2.0% |
| Boru Boyutu |
DN100 DN125 DN160 DN200 |
| Sıvı |
Normal su, deniz suyu, soğutma/sıcak su, alkol.. |
| Boru Malzemesi |
PVC, paslanmaz çelik, karbon çelik, bakır.… |
| Güç Kaynağı |
9～36V DC, maksimum 500mA |
| İletişim |
MODBUS protokolünü destekler, RS485 |
| Analog Çıkış |
4-20mA, Maksimum 750Ω |
| Alarm Çıkışı |
OCT üst ve alt limit alarm fonksiyonu (isteğe bağlı) |
| Ekran |
OLED 128*64 nokta matris ekran |
| Tuş Paneli |
Dört dokunmatik düğme |
| Akış Birimi |
Metrik birim seçimi desteği, Metreküp(m³), Litre(l), ABD Galonu(gal). |
| Zaman Birimi |
/saat,/dak, Fabrika varsayılan birimi saatte metreküptür. |
| Günlük, Aylık ve Yıllık Akış Toplayıcı |
| Sıcaklık |
Ortam: -10℃～+50℃ |
| Sıvı: -10℃～+50℃ |
| Ortam Nemi |
RH 0～95%, Yoğuşma yok |
| Gövde Malzemesi |
Alüminyum alaşımı, CNC işlenmiş işleme |
| Koruma Oranı |
IP54 |
| Kablo Uzunluğu |
2m standart |
Boru Boyutu Aralığı ve Akış Aralığı Referans Tablosu
| DN |
OD |
OD Aralığı |
İnç |
Akış Aralığı |
| DN100 |
OD110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/dak |
| 12.844～642.194 gal/dak |
| DN125 |
OD140 |
132mm-142mm |
5" |
4.558～227.903 m³/sa |
| 75.968～3798.380 I/dak |
| 20.069～1003.429 gal/dak |
| DN150 |
OD160 |
158mm-168mm |
6" |
6.564～328.180 m³/sa |
| 109.393～5469.666 l/dak |
| 28.889～1444.938 gal/dak |
| DN220 |
OD220 |
218mm-228mm |
8" |
11.669～583.431 m³/sa |
| 194.477～9723.852 I/dak |
| 51.376～2568.778 gal/dak |
