Vurgulamak:
TM601 Ultrasonik Akışölçer
, Temizlik için akışölçerinde klip
, boru değişimi akışölçeri yok
Hız aralığı: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
Kesinlik: |
±% 2.0 |
Boru boyutu aralığı (isteğe bağlı): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
Sıvı: |
Su, deniz suyu, yağ, alkol ... |
Boru malzemesi: |
PVC, karbon çelik, paslanmaz çelik, bakır |
İsteğe bağlı çıktılar: |
Rs485, 4-20mA, Oct+Rölesi |
İletişim arayüzü: |
RS485, Destek Modbus Protokolü |
Güç kaynağı: |
9-36V DC |
Sıcaklık: |
Verici Ortam Sıcaklığı: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) Dönüştürücü Ölçüm Ortamı: 14 ℉ ~ 122 ℉ (-10 ℃ ~ |
Ortam nemi: |
RH 0 ~ 95 RH, Yoğunlaşmayan |
Verici: |
Alüminyum alaşımı |
Görüntülemek: |
YERLEŞTİRİLMİŞ Backlit OLED 128*64 Dot Matrix ekranları |
Koruma oranı: |
IP54 |
Kablo uzunluğu: |
Güç Kablosu: Standart uzunluk 2m |

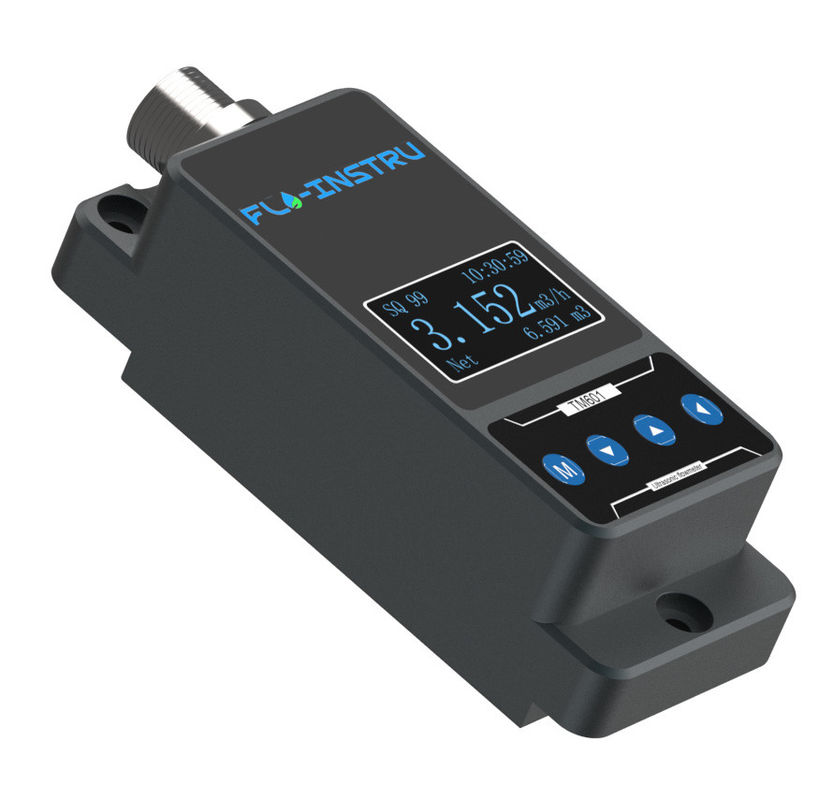

TM601 Temizlik endüstrisi için ultrasonik akışölçer
TM601 Temizlik Endüstrisi Sabit Kelepçeli Ultrasonik Debimetre
Kelepçeli kompakt tip ultrasonik debimetreler.
Ürün Açıklaması
TM601, ultrasonik temizleme makineleri için özel olarak tasarlanmış bir akış ölçerdir
1. Kurulumu tamamlamak ve ölçümü başlatmak yalnızca 1 dakika sürer
2. Boru hattında ilave değişiklik yapılmaz ve kurulum ve ölçüm, kullanma talimatlarına göre tamamlanabilir.
3. Üretim durdurulmadan, boru hattı değişikliği yapılmadan ve basınç kaybı olmadan kurulabilir ve kullanılabilir.
4. OLED ekran (128x 64px), karanlık ortamda bile en iyi ekrana sahiptir
5. Çeşitli boru hatları için uygundur: paslanmaz çelik borular, karbon çelik borular, bakır borular, PVC, PVDF, PPR, PPH, HDPE, vb.
Fayda ve Özellik
- Boru Değişikliğine Gerek Yok
Yeni bir ultrasonik akış ölçerin kurulumuyla ilgili yaygın olarak karşılaşılan zorluklar, basit CLAMP-ON ile ortadan kaldırılır. Bu tasarım boruyu kesme, boru hattını kapatma, üretimi durdurma, ek maliyet sunma ve çok daha fazlasını ortadan kaldırır.
TM601'i ölçülen tek bir boruya güvenli bir şekilde monte etmek için tek gereken, tek bir yıldız başlı tornavidadır. Bu, özel aletlere veya uzmanlık bilgisine ihtiyaç duymadan ekibin herhangi bir üyesi tarafından kolay ve doğru kurulumun gerçekleştirilebilmesini sağlar.
- Son Derece Profesyonel Doğruluk
Güvenilir doğruluğu nedeniyle TM601'in hem genel algılama uygulamalarında hem de daha hassas izleme gerektiren durumlarda kullanılmasına izin verilir, bu da akışın doğru şekilde algılanmasını her zamankinden daha kolay hale getirir. Tepki hızı 0,03 m/s'ye kadardır.
Özellikler
| Hız Oranı |
0,328 ft/s~±16 ft/s(0,1m/s~±5m/s) |
| Kesinlik |
±%2,0 |
| Boru Boyutu |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Sıvı |
Normal su, deniz suyu, soğutma/sıcak su, alkol.. |
| Boru Malzemesi |
PVC, paslanmaz çelik, karbon çeliği, bakır.… |
| Güç Kaynağı |
9~36V DC, maksimum 500mA |
| İletişim |
MODBUS protokolünü destekleyin, RS485 |
| Analog Çıkış |
4-20mA, Maksimum 750Ω |
| Alarm Çıkışı |
OCT üst ve alt limit alarm fonksiyonu (isteğe bağlı) |
| Görüntülemek |
OLED 128*64 nokta vuruşlu ekran |
| Anahtar Panel |
Dört dokunmatik düğme |
| Akış Ünitesi |
Metrik birim seçimi, Metreküp (m³), Litre (l), ABD Galonu (gal) desteği. |
| Zaman Birimi |
/saat,/dak, Fabrika varsayılan birimi saat başına metreküptür. |
| Günlük, Aylık ve Yıllık Akış Toplayıcı |
| Sıcaklık |
Ortam: 14F~+122F(-10°C~+50°C) |
| Sıvı: 14F~+122F(-10°C~+50°C) |
| Ortam Nemi |
RH 0~95%, Yoğuşma yok |
| Muhafaza Malzemesi |
Alüminyum alaşımı, CNC işlenmiş işleme |
| Koruma Oranı |
IP54 |
| Kablo Uzunluğu |
6,6 ft (2 m) standart |
Boru Boyutu Aralığı ve Akış Aralığı Referans Tablosu
| DN |
OD |
Dış Çap Aralığı |
İnç |
Akış Aralığı |
| DN4 |
OD9.53 |
95mm-10,5mm |
1/8" |
0,003~0,142 m³/saat |
| 0,047~2,374 I/dak |
| 0,013~0,627 gal/dak |
| DN8 |
OD12.7 |
12,4 mm-13,1 mm |
1/4" |
0,011~0,570 m³/saat |
| 0,190~9,496 I/dak |
| 0,050~2,509 gal/dak |
| DN10 |
OD15 |
14,5 mm-15,4 mm |
3/8" |
0,026～1,282 m³/saat |
| 0,427~21,366 l/dak |
| 0,113~5,644 gal/mir |
| DN15 |
OD20 |
16,5 mm-23,0 mm |
1/2" |
0,046~2,279 m/saat |
| 0,760~37,984 l/dak |
| 0,201~10,034 gal/dak |
| DN20 |
OD25 |
25.0mm-30.0mm |
3/4" |
0,103~5,128 m/saat |
| 1.709~85.464 l/dak |
| 0,452~22,577 gal/dak |
| DN25 |
OD32 |
32.0mm-35.0mm |
1" |
0,182~9,116 m³/saat |
| 3.039~151.935 l/dak |
| 0,803~40,137 gal/dak |
| DN32 |
OD40 |
38.0mm-45.0mm |
1-1/4" |
0,285~14,244 m³/saat |
| 4.748~237.399 l/dak |
| 1.254~62.714 gal/dak |
| DN40 |
OD50 |
48.0mm-54.0mm |
1-1/2" |
0,410~20,511 m³/saat |
| 6.837~341.854 l/dak |
| 1.806~90.309 gal/dak |
| DN50 |
OD63 |
58.0mm-64.0mm |
2" |
0,729~36,464 m³/saat |
| 12.155~607.741 l/dak |
| 3,211~160549 gal/mir |
| DN65 |
OD75 |
72.0mm-78.0mm |
2-1/2" |
1.140~56.976 m³/saat |
| 18.992~949.595 I/dak |
| 5,017~250,857 gal/mir |
| DN80 |
OD90 |
80.0mm-92.0mm |
3" |
1.641~82.045 m/saat |
| 27.348~1367.417 l/dak |
| 7.225~361.234 gal/mir |
| DN100 |
OD110 |
108.0mm-116.0mm |
4" |
2.917~145.858 m³/saat |
| 48.619~2430.963 I/dak |
| 12.844~642.194 gal/dak |
| DN125 |
OD140 |
132,0 mm-142,0 mm |
5" |
4.558～227.903 m³/saat |
| 75.968~3798.380 l/dak |
| 20.069~1003429 gal/dak |
| DN200 |
OD220 |
218.0mm-228.0mm |
8" |
11.669～583.431 m³/saat |
| 194.477~9723.852 I/dak |
| 51.376~2568.778 gal/dak |
