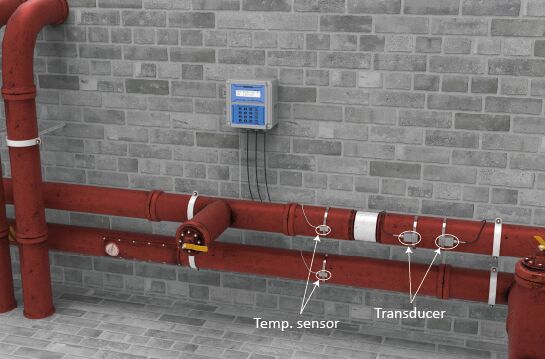

ST502 Uzak soğutma sistemleri için ultrasonik enerji ölçer

ST501-PT100 Ultrasonik Enerji Ölçer

Kelepçeli tip ultrasonik enerji sayaçlarıAkışı ölçmek için geçiş süresi yöntemlerini kullanan.

giriiş

ST501 Ultrasonik Enerji sayacı, en güvenilir dijital sinyal işleme teknolojisini kullanarak geniş bir sıvı ve boru boyutu aralığı için akış ölçümünü yüksek doğruluk ve güvenilirlikle iletir. Olağanüstü performans dönüştürücüsünü daha yüksek endüstriyel seviyedeki malzemeyle birleştiren Flo-Instruments, herhangi bir endişe duymadan uzun süre çalışabilir.

Net menü ekranı seçimleri enstrümanların kullanımını çok kolay hale getirir. Kelepçeli transdüserler üniteyi geniş bir uygulama yelpazesinde daha esnek hale getirir.

ST501 ultrasonik Enerji Ölçer, yüksek ölçüm doğruluğuna sahip Transit-Time teknolojisine dayanmaktadır. ST501, akış verilerini basitçe borunun dışına kelepçeleyerek toplayabilen kelepçeli bir dönüştürücü kullanır ve asla akışkanla temas etmeyecek ve sıvı kirliliğine, basınç azalmasına, sızıntıya vb. neden olmayacaktır.

Faydalar

• Çeşitli sıvıların gerçek akışını ve toplam tüketimini ölçer
• Proses kontrolünde kayıp yok, varlıkların ve verimliliğin optimizasyonu yok, kalibrasyon nedeniyle kesinti veya masraf yok
• Uyarlanabilir sinyal işleme algoritmaları performansı optimize ederek zorlu akış koşullarında bile doğru ölçümler sağlar.
• Net ekran arayüzü ve alarm fonksiyonlu LCD ekran, kullanımı ve hata ayıklaması kolay
• Ultrasonik sinyallerin yukarı ve aşağı yönde hareket etmesi için gereken süreyi hassas bir şekilde ölçerek çift yönlü akış ölçümünü gerçekleştirmek için geçiş süresi ultrasonik teknolojisini kullanın
• Sistem optimizasyonunu gerçekleştirmek amacıyla geçmiş akış düzenlerini analiz etmek için veri kaydı yeteneklerinden yararlanın.
• Boru çapının, boru malzemesinin, sıvı tipinin ve ölçüm birimlerinin hızlı ve kolay programlanması için dahili tuş takımı ve basit menü sistemi.

Prensip

• TVT'ye giriş

TVT (Transit-Time Vortex) teknolojisi, ultrasonik akış ölçümüne son teknoloji bir yaklaşımı temsil eder; geçiş süresi ultrasonik prensiplerini girdap saçılımı fenomeninden yararlanma yeteneği ile birleştirerek ultrasonik akış ölçerlerde benzersiz doğruluk ve çok yönlülük sunar. Bu yenilikçi entegrasyon teknolojisi, ultrasonik akış ölçerlerin doğruluğunu, çok yönlülüğünü ve performansını geliştirerek onları çeşitli endüstrilerdeki geniş bir uygulama yelpazesine uygun hale getirir ve değişen akış koşullarında hassas akış ölçümleri gerektiren endüstriler için değerli bir çözümdür.

Cihaz, borunun dışına monte edilmiş (kelepçeli) veya hat içi yerleştirilmiş bir çift (veya daha fazla) ultrasonik dönüştürücüye sahiptir. Bir dönüştürücü akışla birlikte aşağı yönde bir ultrasonik darbe gönderirken, diğeri bunu akışa karşı yukarı yönde gönderir. Sıvının hareketi ultrasonun geçiş süresini etkilediği için iki sinyal arasındaki zaman farkı akış hızıyla doğru orantılıdır.

Özellikler

Ürün Boyutu

Verici

Dönüştürücü

Sıcaklık Dönüştürücü

Ürün Teşhiri

İletişim ve Çıkış Fonksiyonları

ST501 Sabit Ultrasonik Debi Ölçer, çeşitli endüstriyel kontrol sistemlerine kusursuz entegrasyon sağlamak için birden fazla iletişim ve çıkış seçeneğiyle donatılmıştır. Bu çıkışlar, gerçek zamanlı veri toplamayı, uzaktan izlemeyi ve akışla ilgili süreçlerin kontrolünü sağlar.

Çıkış Yeteneklerinin Özeti

Bağlantı Şeması

Kurulum Yöntemleri

V yöntemi standart yöntem olarak kabul edilir. Genellikle daha doğru bir okuma verir ve yaklaşık olarak 25 mm'den 400 mm'ye (1~16") kadar değişen boru çaplarında kullanılır. Ayrıca, kullanımı kolaydır ancak yine de dönüştürücünün uygun şekilde monte edilmesini, borunun merkez hattında boruya temas edilmesini ve merkez hattının her iki tarafında eşit aralık bırakılmasını gerektirir.
Z yöntemi kurulumunda iletilen sinyal, V yöntemiyle iletilen sinyalden daha az zayıflamaya sahiptir. Bunun nedeni, Z yönteminin, sıvıyı yalnızca bir kez geçen, doğrudan iletilen (yansıyan değil) bir sinyali kullanmasıdır. Z yöntemi, 100 mm ila 3000 mm(4”~120”) arasındaki boru çaplarında ölçüm yapabilmektedir.
N yönteminde ses dalgaları sıvıyı iki kez geçer ve boru duvarlarından üç kez yansır. Küçük boru çapı ölçümü için uygundur. N yöntemiyle geçiş mesafesi uzatılarak ölçüm doğruluğu artırılabilir (nadiren kullanılır).
N yönteminde olduğu gibi W yönteminde de geçiş mesafesi uzatılarak ölçüm doğruluğu artırılabilir. Ses dalgası sıvıyı dört kez geçer ve boru duvarlarından dört kez seker. Çok küçük borular için uygundur (çapı 50 mm'den küçük, 2").
