ST502 DN25-DN5000 boru boyutu ve 0.15% tekrarlanabilirliği için 24V DC güç kaynağı olan Klemle Bağlı Ultrasonik Akışölçer

Name: ST502 DN25-DN5000 boru boyutu ve 0.15% tekrarlanabilirliği için 24V DC güç kaynağı olan Klemle Bağlı Ultrasonik Akışölçer
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Anlaşılabilir USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Shenzhen

Marka adı: Flo-Instru

Sertifika: CE; ISO9001

Model numarası: ST502

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Ambalaj bilgileri: Geleneksel ambalaj

Teslim süresi: 3-5 iş günü

Ödeme koşulları: T/T

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                24V DC Güç Kaynağı Ultrasonik Akış Ölçer, DN25-DN5000 Boru Boyutu Kelepçeli Akış Ölçer, %0


Çıkış:	4-20mA, OCT darbe çıkışı, röle çıkışı, RS-232 / RS-485, RTD sıcaklığı. giriş	Güç kaynağı:	24VDC
Boru boyutu:	DN25-DN5000	Dönüştürücü Sıcaklığı:	-40℉ ~ +140℉ (-40°C~+60°C)
Tekrarlanabilirlik:	%0,15	hız aralığı:	0,03 ~±40ft/s (0,01~±12m/s)

Çıkış:	4-20mA, OCT darbe çıkışı, röle çıkışı, RS-232 / RS-485, RTD sıcaklığı. giriş
Güç kaynağı:	24VDC
Boru boyutu:	DN25-DN5000
Dönüştürücü Sıcaklığı:	-40℉ ~ +140℉ (-40°C~+60°C)
Tekrarlanabilirlik:	%0,15
hız aralığı:	0,03 ~±40ft/s (0,01~±12m/s)

ST502 DN25-DN5000 boru boyutu ve 0.15% tekrarlanabilirliği için 24V DC güç kaynağı olan Klemle Bağlı Ultrasonik Akışölçer

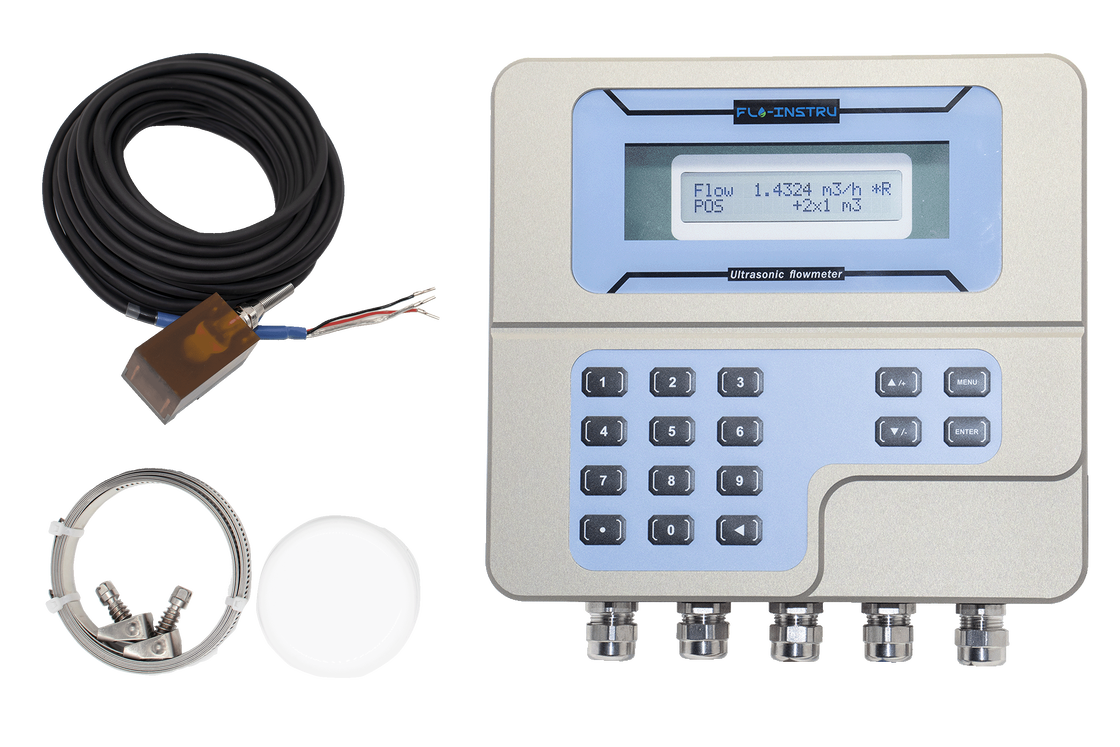

ST502 Kelepçeli Ultrasonik Akış Ölçer - Soğutma Suyu

Ürün Genel Bakışı

ST502 Ultrasonik Akış Ölçer, endüstriyel sistemlerde sıvı akışını ölçmek için geçiş süresi yöntemlerini kullanır ve akışkanla asla temas etmeyen kelepçeli dönüştürücüler aracılığıyla yüksek doğrulukta akış verileri sağlar.

Ana Özellikler

Çeşitli sıvıların gerçek akışını ve toplam tüketimini ölçer
CNC işlenmiş işlem, manyetik açık kapak teknolojisi
Zorlu akış koşulları için uyarlanabilir sinyal işleme algoritmaları
Alarm fonksiyonlu ve kolay kullanımlı net LCD ekran
Geçiş süresi ultrasonik teknolojisi ile çift yönlü akış ölçümü
Tarihsel akış verileri analizi için dahili 2G SD kart
Hızlı yapılandırma için basit menü sistemi

Ölçüm Prensibi - TVT Teknolojisi

TVT (Geçiş Süresi Girdap) teknolojisi, geçiş süresi ultrasoniklerini girdap ayırma fenomeniyle birleştirerek ultrasonik akış ölçümünde eşsiz doğruluk ve çok yönlülük sunar.

Cihaz, boru dışına monte edilmiş ultrasonik dönüştürücüler kullanır. Bir dönüştürücü akışla aşağı yönde, diğeri ise akışa karşı yukarı yönde darbeler gönderir. Sinyaller arasındaki zaman farkı akış hızına orantılıdır.

Performans Özellikleri

Hız Aralığı	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
Doğruluk	±0.5%
Boru Boyutu	1"~200" (25mm~5000mm)
Tekrarlanabilirlik	Ölçülen değerin %0.15'i
Doğrusallık	±1.0%
Akışkan Uyumluluğu	Su, Deniz suyu, Yağ, Alkol...
Boru Malzemesi	PVC, paslanmaz çelik, karbon çelik, bakır...

Fonksiyon Özellikleri

İletişim	ModBus RS485
Analog Çıkış	4~20mA, maksimum yük 750Ω
Darbe Çıkışı	0~9999Hz, OCT
Röle Çıkışı	maks. 1Hz (1A@125V AC veya 2A@30V DC)
Güç Kaynağı	24V DC/1A maks.
Sıcaklık Aralığı	-40°F~140°F (-40°C~60°C)
Nem	%99 RH'ye kadar, yoğuşmasız

Ürün Boyutları

Verici

Normal Dönüştürücü

Yüksek Sıcaklık Dönüştürücüsü

Ultra Yüksek Sıcaklık Dönüştürücüsü

Ürün Ekranı

İletişim ve Çıkış Fonksiyonları

ST502, endüstriyel kontrol sistemlerine sorunsuz entegrasyon için birden fazla iletişim ve çıkış seçeneği sunarak gerçek zamanlı veri toplama ve uzaktan izleme olanağı sağlar.

Çıkış Yetenekleri Özeti

Çıkış Tipi	Fonksiyon	Uygulama Örnekleri
RS485 (Modbus)	Dijital iletişim	Uzaktan izleme, SCADA, sistem entegrasyonu
4-20mA	Analog giriş/çıkış	PLC girişi, proses geri bildirimi, DCS sistemleri
OCT Darbe	Akış toplamı çıkışı	Parti kontrolörleri, enerji sayaçları, akış kaydediciler
Röle	Alarm/kontrol çıkışı	Alarmları tetikleme, vanaları/pompaları kontrol etme, akış güvenliği koruması

Kablolama Şeması

Kurulum Yöntemleri

V Yöntemi

25mm ila 400mm (1"~16") boru çapları için doğru okumalar sağlayan standart yöntem. Boru merkez hattında eşit aralıklarla uygun dönüştürücü kurulumu gerektirir.

Z Yöntemi

Daha az zayıflama ile doğrudan iletilen sinyalleri kullanır. 100mm ila 3000mm (4"~120") boru çapları için uygundur.

N Yöntemi

Ses dalgaları akışkan içinden iki kez geçer ve boru duvarlarından üç kez yansır. Geçiş mesafesini uzatarak doğruluğu artıran küçük boru çapları için uygundur.

W Yöntemi

Ses dalgaları akışkan içinden dört kez geçer ve boru duvarlarından dört kez yansır. Çok küçük borular (50mm, 2"'den küçük çaplar) için uygundur.
