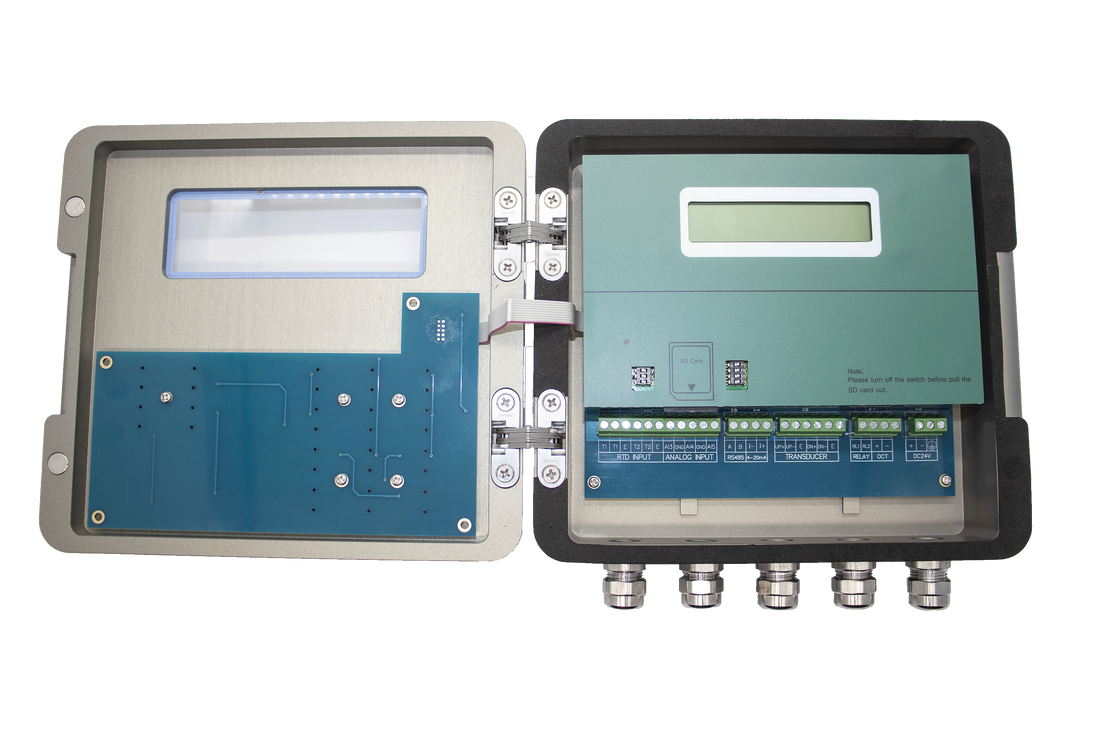

ST502 uzaktan ısıtma için ultrasonik akış ölçerinde sıkıştırıcı

Ürün Ayrıntıları

Menşe yeri: Shenzhen

Marka adı: Flo-Instru

Sertifika: CE; ISO9001

Model numarası: ST502

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Ambalaj bilgileri: Geleneksel ambalaj

Teslim süresi: 3-5 iş günü

Ödeme koşulları: T/T

En İyi Fiyatı Alın
Vurgulamak:

DN25-DN5000 Boru Boyutu Ultrasonik Debi Ölçer

,

24V DC Güç Kaynağı Kelepçeli Akış Ölçer

,

%0

Çıkış:
4-20mA, OCT darbe çıkışı, röle çıkışı, RS-232 / RS-485, RTD sıcaklığı. giriş
Boru boyutu:
DN25-DN5000
Dönüştürücü Sıcaklığı:
-40℉ ~ +140℉ (-40°C~+60°C)
Güç kaynağı:
24VDC
hız aralığı:
0,03 ~±40ft/s (0,01~±12m/s)
Tekrarlanabilirlik:
%0,15
Çıkış:
4-20mA, OCT darbe çıkışı, röle çıkışı, RS-232 / RS-485, RTD sıcaklığı. giriş
Boru boyutu:
DN25-DN5000
Dönüştürücü Sıcaklığı:
-40℉ ~ +140℉ (-40°C~+60°C)
Güç kaynağı:
24VDC
hız aralığı:
0,03 ~±40ft/s (0,01~±12m/s)
Tekrarlanabilirlik:
%0,15
ST502 uzaktan ısıtma için ultrasonik akış ölçerinde sıkıştırıcı
ST502 Kelepçeli Ultrasonik Akış Ölçer (Bölge Isıtma İçin)
Ürün Genel Bakışı

ST502 Ultrasonik Akış Ölçer, endüstriyel sistemlerde sıvı akışını ölçmek için geçiş süresi yöntemlerini kullanır ve akışkanla asla temas etmeyen kelepçeli dönüştürücüler aracılığıyla yüksek doğrulukta akış verileri sağlar.

Ana Özellikler
  • Çeşitli sıvıların gerçek akışını ve toplam tüketimini ölçer
  • CNC işlenmiş işlem, manyetik açık kapak teknolojisi
  • Zorlu akış koşulları için uyarlanabilir sinyal işleme algoritmaları
  • Alarm fonksiyonlu ve kolay kullanımlı net LCD ekran
  • Geçiş süresi ultrasonik teknolojisi ile çift yönlü akış ölçümü
  • Tarihsel akış verileri analizi için dahili 2G SD kart
  • Hızlı yapılandırma için basit menü sistemi
Ölçüm Prensibi - TVT Teknolojisi

TVT (Geçiş Süresi Girdap) teknolojisi, geçiş süresi ultrasoniklerini girdap ayırma fenomeniyle birleştirerek ultrasonik akış ölçümünde eşsiz doğruluk ve çok yönlülük sunar.

TVT technology diagram showing ultrasonic flow measurement principle

Cihaz, boru dışına monte edilmiş ultrasonik dönüştürücüler kullanır. Bir dönüştürücü akışla aşağı yönde, diğeri ise akışa karşı yukarı yönde darbeler gönderir. Sinyaller arasındaki zaman farkı akış hızına orantılıdır.

Performans Özellikleri
Hız Aralığı 0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
Doğruluk ±0.5%
Boru Boyutu 1"~200" (25mm~5000mm)
Tekrarlanabilirlik Ölçülen değerin %0.15'i
Doğrusallık ±1.0%
Sıvı Uyumluluğu Su, Deniz suyu, Yağ, Alkol...
Boru Malzemesi PVC, paslanmaz çelik, karbon çelik, bakır...
Fonksiyon Özellikleri
İletişim ModBus RS485
Analog Çıkış 4~20mA, maksimum yük 750Ω
Darbe Çıkışı 0~9999Hz, OCT
Röle Çıkışı maksimum 1Hz (1A@125V AC veya 2A@30V DC)
Güç Kaynağı 24V DC/1A maksimum
Sıcaklık Aralığı -40°F~140°F (-40°C~60°C)
Nem En fazla %99 RH, yoğuşmasız
Ürün Boyutları
Verici
ST502 transmitter dimensions diagram
Normal Dönüştürücü
Normal temperature transducer dimensions
Yüksek Sıcaklık Dönüştürücüsü
High-temperature transducer dimensions
Ultra Yüksek Sıcaklık Dönüştürücüsü
Ultra high-temperature transducer dimensions
Ürün Ekranı
ST502 product display showing LCD interface and controls
İletişim ve Çıkış Fonksiyonları

ST502, endüstriyel kontrol sistemlerine sorunsuz entegrasyon için birden fazla iletişim ve çıkış seçeneği sunarak gerçek zamanlı veri toplama ve uzaktan izleme olanağı sağlar.

Communication and output functions diagram Output capabilities illustration
Çıkış Yetenekleri Özeti
Çıkış Türü Fonksiyon Uygulama Örnekleri
RS485 (Modbus) Dijital iletişim Uzaktan izleme, SCADA, sistem entegrasyonu
4-20mA Analog giriş/çıkış PLC girişi, proses geri bildirimi, DCS sistemleri
OCT Darbe Akış toplamı çıkışı Parti kontrolörleri, enerji sayaçları, akış kaydediciler
Röle Alarm/kontrol çıkışı Alarmları tetikleme, vanaları/pompaları kontrol etme, akış güvenliği koruması
Kablolama Şeması
ST502 wiring diagram for proper installation
Kurulum Yöntemleri
V Yöntemi

25mm ila 400mm (1"~16") boru çapları için doğru okumalar sağlayan standart yöntem. Boru merkez hattına eşit aralıklarla doğru dönüştürücü kurulumu gerektirir.

V method installation diagram
Z Yöntemi

Daha az zayıflama ile doğrudan iletilen sinyalleri kullanır. 100mm ila 3000mm (4"~120") boru çapları için uygundur.

Z method installation diagram
N Yöntemi

Ses dalgaları akışkandan iki kez geçer ve boru duvarlarından üç kez seker. Küçük boru çapları için uygundur, geçiş mesafesini uzatarak doğruluğu artırır.

N method installation diagram
W Yöntemi

Ses dalgaları akışkandan dört kez geçer ve boru duvarlarından dört kez seker. Çok küçük borular (50mm, 2"'den küçük çaplar) için uygundur.

W method installation diagram
